データアーカイブ[過去の地震発生時の解析データ]

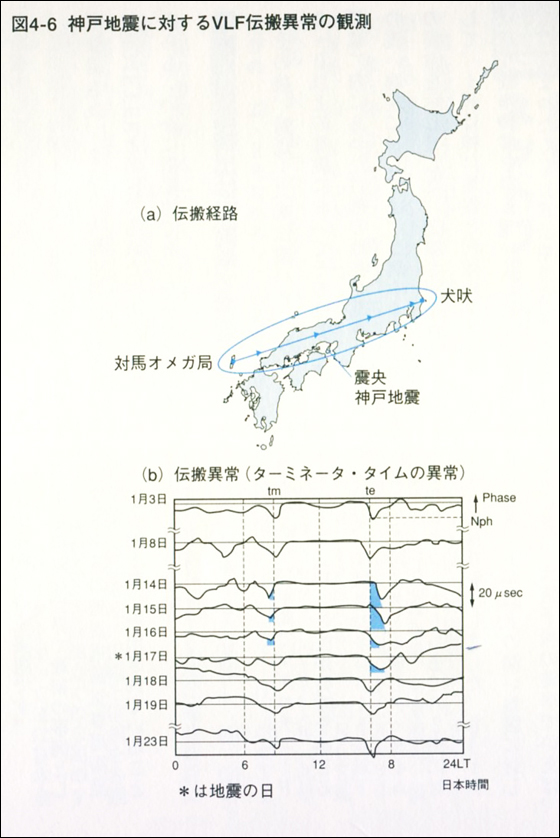

図4-6 神戸地震でのVLF（10ｋHz）伝搬異常
説明：ターミネータ・タイム（図中のte, tm）が地震の数日前から異常な変化（色が変わっている部分）を示し、一週間後には平常値に戻っている。このターミネータ・タイムの変化は電離層高度の低下にて説明される。

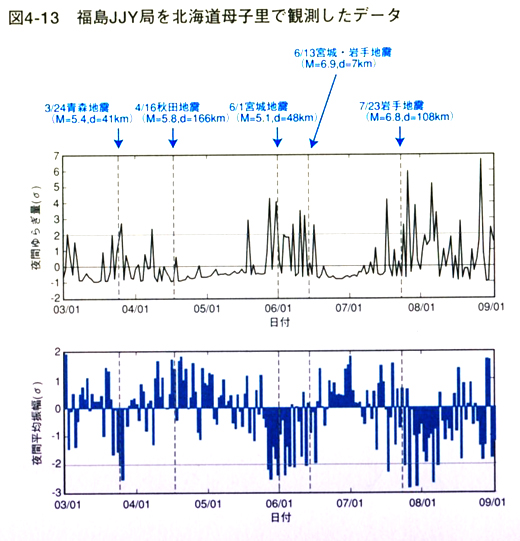

図4-13 福島JJY局（40ｋHZ）電波を北海道母子里観測所にて受信した結果。神戸地震の際の解析法と異なり、夜間ゆらぎ法を用いている。即ち、夜間平均振幅と夜間ゆらぎ量をプロットしている。我々の研究より、地震に伴う電離層擾乱の際には、夜間平均振幅が降下し、かつ夜間ゆらぎが増加するという結果を得ている。図4-13は2008年の3月1日から9月1日までの半年間のデータである。マグニチュード5．5以上の、しかも浅い（数10㎞）の地震に対しては明瞭な前兆が出ている。

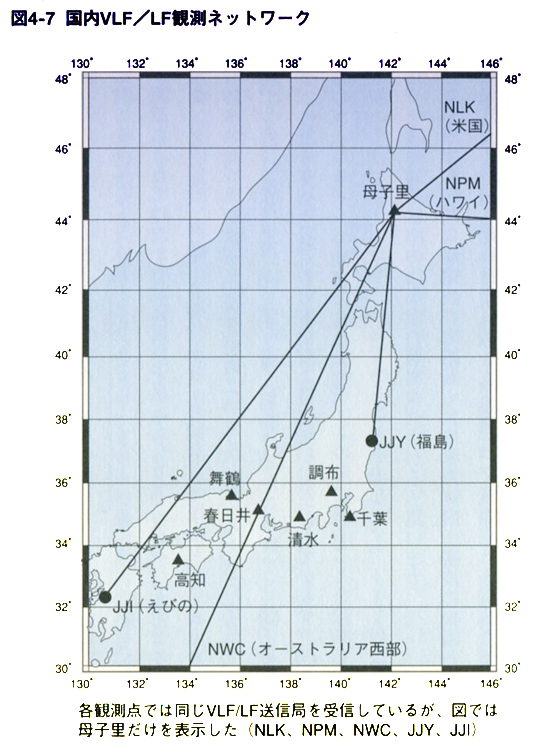

図4-7 国内VLF/LFネットワーク
現在稼働中の観測点は母子里、調布、千葉館山、春日井（名古屋）と高知である。各観測点で受信するVLF/LF局は、（1）JJY局（40ｋHz）、（2）JJI局（22.2ｋHz）と外国局NWC局（オーストラリア、19.8ｋHz）、NPM局（ハワイ、21.4ｋHz）とNLK（米国、24.8ｋHz）である。
